製品詳細
起源の場所: 中国
モデル番号: HM4X-3515-2HD 試聴する
支払いと送料の条件
最小注文数量: 1
価格: 交渉可能
パッケージの詳細: 幅 2200 x 長さ 5200 x 高さ 2350mm
受渡し時間: 15 営業日
支払条件: L/C,D/A
Platformdimensions: |
2000×1500mm |
Workpiece size: |
1400×1400×2 |
Feed height: |
≤6500mm |
Blank speed: |
25m/min |
Processing speed: |
1-15m/min |
Spindle power: |
7.5KW water-cooled spindle |
Spindle speed: |
6000~15000rpm/min |
Motor: |
1.5kw AC digital servo motor |
Reducer: |
(Qingchuan)RV121:1 |
OperatingVoltage: |
AC380V/50Hz |
File format: |
G-code/HPGL |
Control System: |
WEIHONG 4Axis |
Machine dimension: |
4500×2300×2300mm |
Weight: |
3200kg |
Platformdimensions: |
2000×1500mm |
Workpiece size: |
1400×1400×2 |
Feed height: |
≤6500mm |
Blank speed: |
25m/min |
Processing speed: |
1-15m/min |
Spindle power: |
7.5KW water-cooled spindle |
Spindle speed: |
6000~15000rpm/min |
Motor: |
1.5kw AC digital servo motor |
Reducer: |
(Qingchuan)RV121:1 |
OperatingVoltage: |
AC380V/50Hz |
File format: |
G-code/HPGL |
Control System: |
WEIHONG 4Axis |
Machine dimension: |
4500×2300×2300mm |
Weight: |
3200kg |

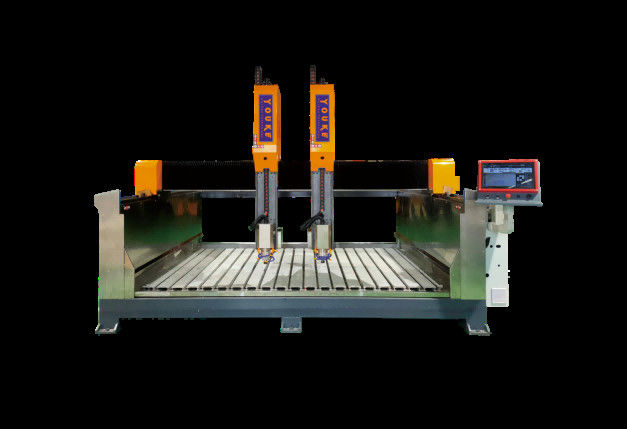

4軸スイングヘッド彫刻機は、高度なCNC彫刻装置であり、特に 複雑な形状や表面を持つ材料の彫刻と加工に使用されます。従来の3軸彫刻機と比較して、4軸彫刻機は回転軸を追加しており、これは「スイングヘッド」または「回転軸」と呼ばれ、工具がより多くの角度と方向で彫刻操作を実行できます。
★ 上海Weihong社の機器システムで、4軸リンケージ（RTCP機能付き）をサポートしています。第4軸スイングヘッドは180°彫刻が可能で、石の曲面や柱のキャップの側面角度の彫刻の問題を効果的に解決します。
★ ブランドサーボモーター、RV減速機により駆動され、高速、高精度、優れた安定性を実現しています。
★ 機械全体のX、Y、Zの伝達には30/35の輸入リニアスクエアレールを採用し、スイングヘッドには高精度秦川RV減速機を採用しています。大きな耐荷重能力、スムーズな動作、 高い加工精度を実現しています。★ 機械全体は厚みのある鋼管溶接を採用しており、剛性が高く変形しにくいです。ステンレス鋼が機体とテーブルを囲み、機器の全体的な耐用年数が長くなっています。
各種パラメータ
製品名
| 4軸スイングヘッド石彫刻機 HM4X-3515-2HD | プラットフォーム寸法 |
| 2000×1500mm | ワークサイズ |
| 1400×1400×2 | 送り高さ |
| ≤6500mm | 空走速度 |
| 25m/min | 加工速度 |
| 1-15m/min | スピンドル出力 |
| 7.5KW水冷スピンドル | モーター |
|
1.5kw ACデジタルサーボモーター |
減速機 |
| (秦川)RV121:1 | 動作電圧 |
| AC380V/50Hz | ファイル形式 |
| Gコード/HPGL | 制御システム |
| WEIHONG 4Axis | 機械寸法 |
| 4500×2300×2300mm | 重量 |
| 3200kg | スピンドル速度 |
| 6000～15000rpm/min |
