製品詳細
起源の場所: 中国

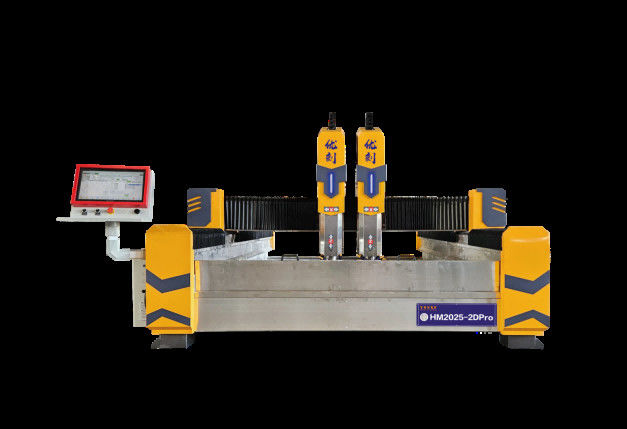

モデル番号: HM2025-2DPPro 試聴する
支払いと送料の条件
最小注文数量: 1
価格: 交渉可能
パッケージの詳細: 幅 2200 x 長さ 5200 x 高さ 2350mm
受渡し時間: 15 営業日
支払条件: L/C,D/A
Platform dimensions: |
2000×2500mm |
Workpiece size: |
950×2500×2 |
Feed height: |
≤400mm |
Blank speed: |
45m/min |
Processing speed: |
1-25m/min |
Spindle power: |
7.5KW water-cooled spindle |
Spindle speec: |
24000rpm/min |
Motor: |
1.5kw AC digital servo motor |
Reducer: |
Planets 1:7 |
operatingVoltage: |
AC380V/50Hz |
File format: |
G-code/HPGL |
Control System: |
WEIHONG Nc60A |
Machine dimension: |
3000×3400×2300mm |
Weight: |
2800kg |
appearance design: |
optional |
Platform dimensions: |
2000×2500mm |
Workpiece size: |
950×2500×2 |
Feed height: |
≤400mm |
Blank speed: |
45m/min |
Processing speed: |
1-25m/min |
Spindle power: |
7.5KW water-cooled spindle |
Spindle speec: |
24000rpm/min |
Motor: |
1.5kw AC digital servo motor |
Reducer: |
Planets 1:7 |
operatingVoltage: |
AC380V/50Hz |
File format: |
G-code/HPGL |
Control System: |
WEIHONG Nc60A |
Machine dimension: |
3000×3400×2300mm |
Weight: |
2800kg |
appearance design: |
optional |
はじめに
高速スピンドルを搭載した彫刻機は、石材の高速切断と彫刻を可能にします。多くの場合、3軸または多軸制御を備え、複雑なパターンと3次元効果を生み出します。オペレーターは、特殊な彫刻ツールとCNCシステムを使用して、ツールパスと深さを事前にプログラムします。この自動化により、石材彫刻作業を効率的に完了し、生産量を大幅に向上させ、最終的な品質を向上させます。
機能特性
★ 高速平面石材彫刻用に設計されたこのシリーズは、Z軸補強と7.5kw/9kwスピンドルを組み込み、効率的で正確な操作を実現します。花崗岩、大理石、石英石、銅、アルミニウム板の彫刻と中空切断に最適で、専門の石材プロファイリング工場に最適なソリューションです。
★ 1:7遊星歯車減速機を備えたプレミアム高速サーボを使用し、最大速度45,000mm/minを達成し、高精度と優れた安定性を保証します。
★ X/Z軸に輸入された30mmリニアスクエアレール、Y軸に4本の30mmレールを採用し、優れた耐荷重性、スムーズな動き、高い加工精度を確保します。
★ 魅力的なエンクロージャー付き板金ボディで専門的に設計されています。ベッドは高密度鋼と堅牢な溶接で補強されており、ビームは厚く拡大された鋼管を使用しています。ヘビーデューティーな彫刻/フライス加工基準に基づいて構築されており、高速での強度と優れた安定性を向上させています。
各種パラメータ

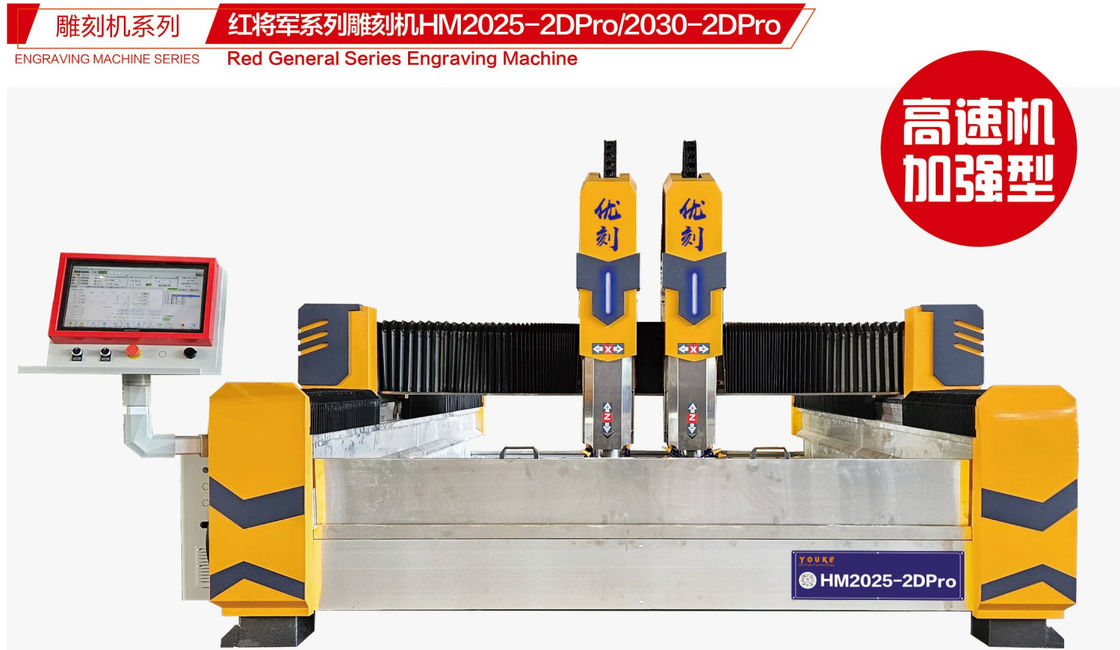

| 製品名 | Red General Series Engraving Machine HM2025-2DPro |
| プラットフォーム寸法 | 2000×2500mm |
| ワークサイズ | 950×2500×2 |
| 送り高さ | ≤400mm |
| ブランク速度 | 45m/min |
| 加工速度 | 1-25m/min |
| スピンドル出力 | 7.5KW水冷スピンドル |
| スピンドル速度 | 24000rpm/min |
| モーター | 1.5kw ACデジタルサーボモーター |
| 減速機 | 遊星歯車1:7 |
| 動作電圧 | AC380V/50Hz |
| ファイル形式 | Gコード/HPGL |
| 制御システム | WEIHONG Nc60A |
| 機械寸法 | 3000×3400×2300mm |
| 重量 | 2800kg |
| 外観デザイン | オプション |
